Конструкция стены каркасного дома

Из каких материалов состоит стена каркасного дома

В одном проекте наружная стена может состоять из внутренней отделки, пароизоляции, каркаса с утеплителем, ОСП, наружной мембраны, вентиляционного зазора и фасада. В другом будут дополнительные слои утепления или другой материал наружной обшивки.

Каркас воспринимает нагрузки. Утеплитель снижает теплопотери. Пароизоляция ограничивает поступление водяного пара из помещения внутрь стены. Воздухоизоляционный слой уменьшает движение воздуха через ограждающую конструкцию. Наружная мембрана защищает стену от воды, которая может проникнуть за облицовку. ОСП или другой плитный материал в зависимости от проекта может участвовать в обеспечении жёсткости каркаса.

СП 31-105-2002 рассматривает теплоизоляцию, пароизоляцию и защиту от воздухопроницания как отдельные элементы наружной конструкции. Их совместная задача — снизить теплопотери и не допустить накопления недопустимого количества влаги внутри стены.

Качество монтажа утеплителя важнее его толщины

В смете часто указывают: «утепление наружных стен — 150 мм» или «200 мм». - это удобное универсальное значение от застройщиков, так-как покупателям проще объяснить: у нас утеплителя 200 мм. Больше мм - значит качественнее утеплитель.

На деле толщину теплоизоляции определяют расчётом с учётом климата и характеристик всей ограждающей конструкции. Универсального значения для всех регионов нет.

Если между утеплителем и стойкой осталась щель, часть стены будет иметь меньшее сопротивление теплопередаче. То же происходит вокруг труб, кабелей, окна и других элементов, если утеплитель уложен неплотно.

Отдельно нужно учитывать сам деревянный каркас. Стойки, перемычки и другие деревянные элементы проводят тепло иначе, чем утеплитель. Поэтому фактические характеристики стены определяются всей конструкцией, а не только слоем минеральной ваты. Канадское руководство по строению каркасных домов также указывает, что эффективное сопротивление теплопередаче зависит от утеплителя, стоек, обшивки и остальных слоёв стены.

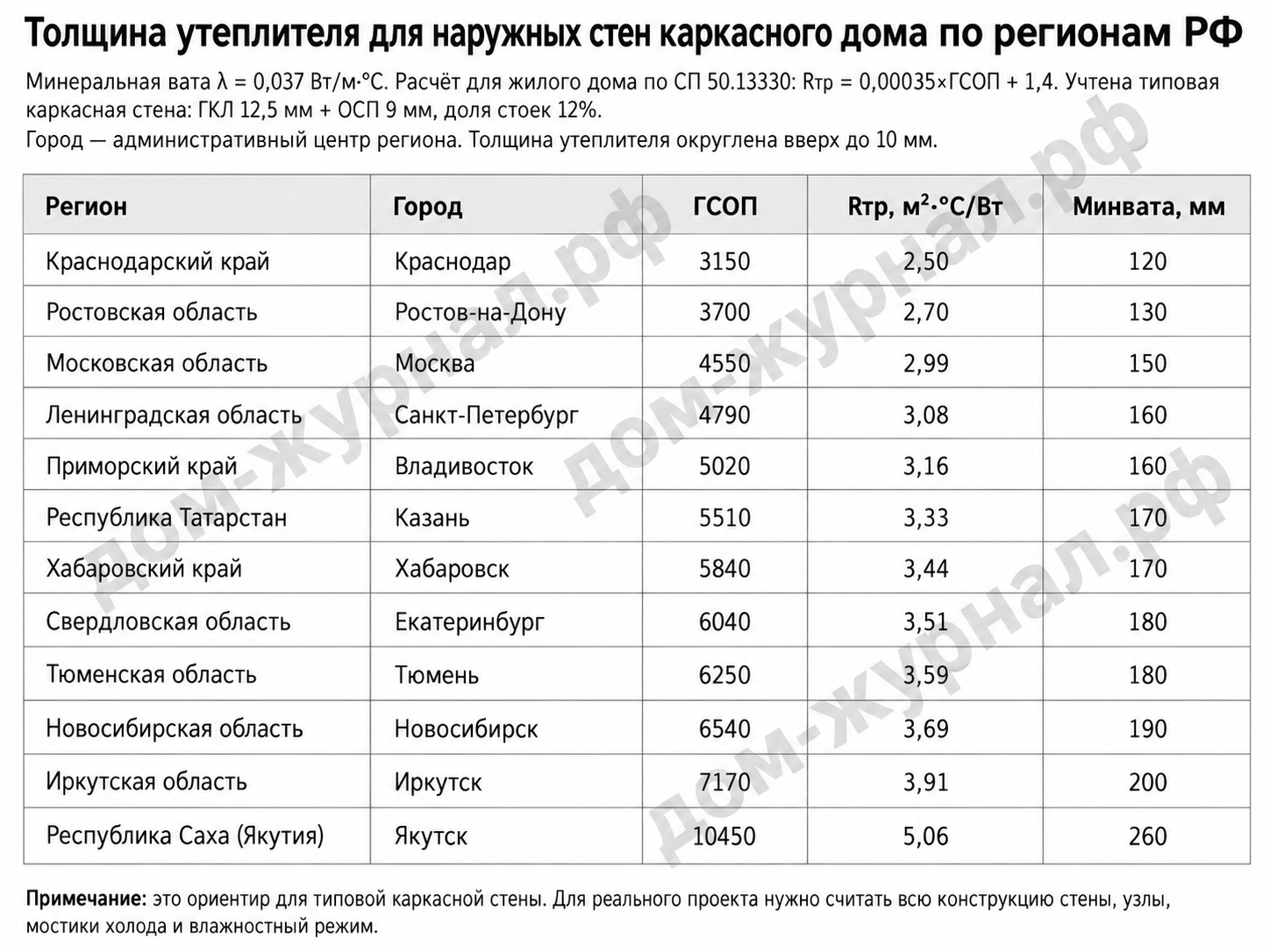

Сделал для вас картинку для общего понимания разницы толщины утеплителя в разрезе регионов.

Зачем в стены каркасных домов укладывают пароизоляцию

Зимой внутри отапливаемого дома температура обычно выше, чем снаружи. В помещении также образуется водяной пар: при приготовлении пищи, принятии душа, сушке вещей и обычной жизни людей.

Водяной пар может проникать внутрь стены. При определённых условиях он охлаждается внутри конструкции, а часть влаги конденсируется.

Поэтому со стороны отапливаемого помещения предусматривают слой, который ограничивает диффузию водяного пара.

СП 31-105-2002 предписывает располагать пароизоляцию вблизи внутренней поверхности наружной стены. Для более сложных многослойных конструкций её положение определяют с учётом температурного режима внутри стены.

Миллер описывает тот же принцип: пароизоляцию устанавливают с тёплой стороны утеплённой стены, чтобы уменьшить поступление влаги из помещения в конструкцию.

При проверке стены нужно посмотреть, как она проходит через примыкания и другие сложные участки. Аналогично теплоизоляции не должно быть щелей.

Пароизоляция и воздухоизоляция решают разные задачи

Эти понятия часто объединяют, потому что одна плёнка действительно может выполнять обе функции. Но технически задачи различаются.

Пароизоляция ограничивает прохождение водяного пара через материал. Воздухоизоляция ограничивает движение воздуха через конструкцию.

Например, полиэтиленовая плёнка может работать одновременно как пароизоляция и как часть воздухонепроницаемого контура. Но для этого её нужно собрать в непрерывный герметичный слой. Стыки, края и проходы коммуникаций должны быть соединены так, чтобы через них не проходил воздух. Канадское руководство по строению каркасных домов специально разделяет эти две функции: пароизоляционный слой должен быть непрерывным, а воздухоизоляционный — ещё и герметичным.

Разница хорошо видна после монтажа инженерных коммуникаций. Электрик проводит кабель через стену, устанавливает подрозетники. Сантехник выводит трубу. Монтажники вентиляции делают проход воздуховода. Если после этих работ отверстия в воздухонепроницаемом слое не восстановили, плёнка остаётся на месте, но герметичность стены нарушается.

Поэтому такие участки нужно проверять до внутренней обшивки.

Что делает наружная мембрана

Наружная отделка принимает на себя основную часть дождя и снега, но рассчитывать на её абсолютную герметичность нельзя.

Вода может попадать за элементы фасада через стыки, примыкания и другие участки. Поэтому за облицовкой предусматривают дополнительный слой защиты.

Канадское руководство описывает облицовку как первый уровень защиты от воды, а наружную мембрану — как второй. Мембрана должна препятствовать проникновению воды глубже в стену и позволять конструкции работать в предусмотренном проектом влажностном режиме.

Здесь особенно важны оконные и дверные проёмы.

Недостаточно просто закрыть плоскость стены мембраной. Необходимо правильно соединить её с оконным блоком, отливами и другими элементами, чтобы попавшая за фасад вода отводилась наружу. В техническом руководстве этому уделяется отдельное внимание: примыкания окон должны одновременно решать задачи отвода воды и соединения с воздухонепроницаемым контуром стены.

Это одна из причин, почему качество стены лучше оценивать по узлам, а не по ровным участкам между стойками.

Наружная мембрана, пароизоляция и воздухоизоляция. Разница.

Разница мембраны и пароизоляции: пароизоляция защищает стену от влаги из помещения, а наружная мембрана — от воды и ветра с улицы.

Пароизоляцию в обычной утеплённой каркасной стене располагают со стороны тёплого помещения. Она должна ограничивать прохождение водяного пара внутрь конструкции. СП 31-105-2002 прямо указывает, что этот слой следует размещать ближе к внутренней поверхности наружной стены.

Наружная мембрана тоже может участвовать в воздухоизоляции. В СП 31-105-2002 она даже называется водовоздухозащитным слоем: материал должен иметь низкую водо- и воздухопроницаемость, но при этом пропускать водяной пар наружу.

Воздухоизоляция — это не отдельный слой, а функция герметичного контура дома. Его можно выполнить как со стороны помещения, так и снаружи стены. Наружная мембрана может быть частью этого контура, если она ограничивает движение воздуха и все её стыки герметизированы.

Нужен ли вентиляционный зазор за фасадом

Зависит от конструкции наружной отделки.

В системах с вентилируемым и дренируемым зазором между наружной мембраной и облицовкой оставляют пространство. Через него может отводиться вода, проникшая за фасад, а сама зона за облицовкой получает возможность высыхать.

В канадском руководстве такая схема описана как rainscreen — дренируемый и вентилируемый воздушный промежуток между облицовкой и наружной защитной мембраной.

Нужно смотреть всю систему: откуда воздух поступает, куда выходит, как отводится вода и не перекрыты ли эти пути другими элементами фасада.

Для конкретной облицовки нужно использовать решение, предусмотренное проектом и инструкцией производителя.

Зачем в стене ОСП

ОСП часто воспринимают как обязательный слой каркасного дома. Это не совсем так.

Плитная обшивка может выполнять несколько функций. Например, служить основанием для наружных материалов и обеспечивать пространственную жёсткость стены.

Канадское руководство указывает, что фанера и ОСП эффективно работают как элементы боковой жёсткости каркаса. При этом используются и другие виды обшивки, а если выбранный материал не обеспечивает требуемую жёсткость, её создают другим конструктивным способом.

Старое американское руководство по строению каркасных домов описывает тот же принцип: если наружная обшивка не обеспечивает необходимую жёсткость стены, каркас усиливают диагональными связями.

Поэтому вопрос «есть ли в стене ОСП?» менее полезен, чем вопрос «как по проекту обеспечена жёсткость каркаса?».

Если проект предусматривает ОСП определённой толщины и схему крепления, а на объекте использован другой материал или изменён шаг крепежа, такую замену нужно оценивать уже как изменение конструктивного решения.

Почему стены у двух подрядчиков могут отличаться

В одном предложении можно встретить следующую схему:

внутренняя отделка → пароизоляция → стойки с утеплителем → ОСП → наружная мембрана → вентиляционный зазор → фасад.

У другого подрядчика ОСП может находиться в другом месте, наружу может быть добавлен дополнительный слой утепления, а внутри — монтажный зазор для электрики.

Чтобы определить, какой состав стены больше подходит, нужно сравнить, как обе конструкции решают одинаковые задачи:

• какая часть стены воспринимает нагрузки;
• чем обеспечивается пространственная жёсткость;
• как рассчитано утепление;
• где находится пароизоляция;
• какой слой обеспечивает герметичность;
• как наружная часть стены защищена от дождевой воды;
• каким образом конструкция может высыхать;
• как выполнены оконные, дверные и другие примыкания.

Если эти решения есть в проекте и согласованы между собой, разные слои могут быть технически обоснованы.

Если подрядчик меняет отдельный слой без проверки всей конструкции, ситуация другая. Например, нельзя оценивать замену ОСП другой плитой только по похожей толщине. У материалов отличаются механические и паропроницаемые свойства, поэтому нужно понимать, какую функцию выполнял заменяемый слой.

Примеры составов стены разных каркасных домов.

Вы уже ознакомились с функциями каждого из элементов, так что лучше показать "приблизительно", как техническое руководство трактует состав стены для разных построек

Классическая каркасная стена с утеплением между стойками

Внутренняя отделка → пароизоляция / внутренний герметичный слой → деревянный каркас с утеплителем между стойками → ОСП или фанера → наружная диффузионная мембрана → вентиляционный зазор → фасад

Это базовая и понятная схема. Cтена 38 × 140 мм показана так: гипсокартон, полиэтилен, каркас с утеплителем, наружная обшивка, мембрана, воздушный промежуток и сайдинг.

Стена с внутренним монтажным зазором

Внутренняя отделка → монтажный зазор с коммуникациями → пароизоляция / герметичный слой → каркас с утеплителем → ОСП или фанера → наружная мембрана → вентиляционный зазор → фасад

Главное отличие — электрика и часть других коммуникаций проходят перед пароизоляцией. Поэтому подрозетники и кабели меньше повреждают основной герметичный слой.

Хороший пример того, как одна дополнительная прослойка решает не теплотехническую, а монтажную задачу.

Каркас с дополнительным наружным утеплением

Внутренняя отделка → пароизоляция / герметичный слой → каркас с утеплителем между стойками → плитная обшивка → сплошной наружный слой утеплителя → наружная защитная мембрана → вентиляционный зазор → фасад

Преимущество такой схемы — наружная теплоизоляция перекрывает деревянные стойки и уменьшает влияние теплопроводных включений каркаса. Здесь наружное непрерывное утепление как способ повысить сопротивление теплопередаче стены и снизить тепловые мосты через деревянные элементы.

При этом положение наружной мембраны зависит от типа утеплителя и конкретной системы: она может находиться перед дополнительным утеплением или снаружи него.

Каркас с наружным утеплением и облегчённой плитной схемой

Внутренняя отделка → пароизоляция / герметичный слой → каркас с утеплителем → жёсткая наружная теплоизоляция → наружная мембрана → обрешётка → фасад

В такой схеме наружный сплошной утеплитель уже является заметной частью теплового контура. Жёсткость стены при этом должна обеспечиваться отдельно предусмотренным конструктивным решением: ОСП, фанерой, укосинами или другой системой.

Это интересный пример, где утепление есть и между стойками, и снаружи каркаса.

Двойной каркас

Внутренняя отделка → пароизоляция / герметичный слой → внутренний каркас → непрерывная зона утепления между двумя каркасами → наружный несущий каркас → плитная обшивка → наружная мембрана → вентиляционный зазор → фасад

Такую схему используют, когда требуется большая толщина утепления и нужно снизить долю сквозных деревянных элементов.

Двойной каркас выделен отдельно: внутреннюю и наружную стойковые стены рекомендуется разводить так, чтобы между ними оставался непрерывный слой утеплителя без сквозного теплового моста.

Стена с кирпичной облицовкой

Внутренняя отделка → пароизоляция → каркас с утеплителем → плитная обшивка → при необходимости наружный утеплитель → наружная мембрана → дренажный воздушный зазор → кирпичная облицовка

Ключевая особенность здесь — за кирпичом нужен не декоративный пустой промежуток, а дренажная полость с организованным отводом воды.

Состав стены: гипсокартон, полиэтилен, стойки с утеплителем, наружная обшивка, дополнительное утепление, защитная мембрана, воздушный зазор и кирпич.

Это примеры компоновки, а не готовые проекты. В реальной стене нужно отдельно рассчитывать толщину утепления, положение пароизоляции, паропроницаемость наружных слоёв, жёсткость каркаса и узлы примыканий. СП требует рассматривать теплоизоляцию, защиту от воздуха и защиту от водяного пара как связанные части одной конструкции.
