Тёплый пол в каркасном доме: как устроен, чем утепляют и сколько стоит

Тёплый пол. Введение.

Тёплый пол в каркасном доме можно сделать без электрического или водяного подогрева. Для этого перекрытие утепляют, защищают от продувания и влаги, а сверху укладывают напольное покрытие. Если дом отапливается и конструкция пола рассчитана правильно, поверхность останется комфортной для ходьбы даже зимой.

Подогрев нужен для другой задачи — он повышает температуру поверхности пола и передаёт тепло помещению. В ванной комнате такая система позволяет ходить босиком по плитке. В остальных помещениях водяной или электрический пол используют как дополнительное либо основное отопление.

Почему в каркасном доме бывает холодный пол

В домах на свайном фундаменте перекрытие первого этажа находится над наружным воздухом. Зимой ветер проходит под зданием, а температура под полом приближается к уличной.

При недостаточном утеплении тепло из помещений уходит через перекрытие. Потери увеличиваются, если между плитами утеплителя остались зазоры или холодный воздух проникает внутрь конструкции через неплотности.

Например, строители уложили между лагами 150 мм минеральной ваты, но оставили щели возле обвязки и не защитили утеплитель от продувания снизу. Зимой хозяева замечают холод возле наружных стен. Увеличение мощности отопления повышает расходы, хотя причина находится в перекрытии.

При проверке такого пола нужно осмотреть четыре элемента:

• Утеплитель. Материал заполняет предусмотренное пространство между лагами без пропусков и пустот.
• Ветрозащиту. Со стороны холодного подполья утеплитель защищён от движения воздуха.
• Пароизоляцию и герметичность. Со стороны помещения предусмотрен слой, соответствующий конструкции перекрытия, а его стыки и проходы коммуникаций герметизированы.
• Примыкания. В местах соединения перекрытия со стенами и обвязкой нет сквозных щелей.

Для дома постоянного проживания толщину утепления рассчитывают по климату и устройству перекрытия. В средней полосе России встречаются конструкции с 200–250 мм минеральной ваты. Для северных регионов расчётная толщина бывает больше. Универсального значения для всей страны нет.

СП 50.13330.2024 «Тепловая защита зданий» устанавливает требования к сопротивлению теплопередаче с учётом климата и вида ограждающей конструкции. При расчёте деревянного перекрытия учитывают также теплопередачу через лаги, обвязку и другие элементы.

Какие конструкции пола используют в каркасных домах

Выбор начинается с фундамента и устройства первого этажа. На практике распространены три решения.

Деревянное перекрытие по лагам

Такой пол собирают в домах на свайных, столбчатых и ленточных фундаментах. Несущую часть образуют деревянные балки или лаги, между которыми укладывают теплоизоляцию.

Пример конструкции со стороны помещения вниз:

1. Напольное покрытие.
2. Черновой настил из конструкционных плит или другого предусмотренного проектом материала.
3. Герметичный пароизоляционный или пароограничивающий слой.
4. Лаги с теплоизоляцией между ними.
5. Ветрозащитная паропроницаемая мембрана.
6. Нижняя поддерживающая подшивка либо другая система крепления утеплителя.

Порядок отдельных слоёв зависит от проекта. Например, пароизоляцию размещают под настилом или в другой рассчитанной плоскости, а при использовании перекрёстного утепления конструкция становится сложнее.

Деревянное перекрытие сравнительно лёгкое. В нём удобно размещать минеральную вату, а при необходимости выполнять ремонт отдельных участков.

Недостатки связаны с чувствительностью древесины к увлажнению и требованиями к жёсткости. Перед укладкой тяжёлой стяжки потребуется расчёт несущей способности балок.

Бетонный пол по грунту

В домах с ленточным фундаментом иногда устраивают пол по грунту: уплотнённое основание, подготовку, гидроизоляцию, жёсткий утеплитель и бетонную плиту или стяжку.

В этой конструкции удобнее разместить трубы водяного отопления. Бетон распределяет тепло по поверхности и сохраняет его после отключения нагрева.

Устройство пола требует подготовки основания и защиты от грунтовой влаги. Ремонт труб, залитых бетоном, сложнее, чем ремонт открытых соединений отопления.

Утеплённая монолитная плита

В плитном фундаменте теплоизоляцию размещают под бетонной конструкцией и по её краям согласно проекту. Контуры водяного отопления закладывают в плиту либо в отдельную стяжку поверх неё.

При такой технологии отопление и расположение труб планируют до бетонирования. Последующее изменение схемы потребует дополнительных работ.

У бетонных конструкций большая тепловая инерция: они медленнее нагреваются и медленнее остывают. Это удобно при постоянной работе отопления, но усложняет быстрое изменение температуры помещений.

Чем утепляют пол в каркасном доме

Для деревянного перекрытия используют минеральную вату, эковату и некоторые виды жёстких теплоизоляционных плит. Для бетонного пола подходят материалы, рассчитанные на нагрузку от стяжки, мебели и людей.

Материалы различаются по теплопроводности, способности пропускать водяной пар, прочности и способу монтажа.

Минеральная вата: для деревянного перекрытия по лагам

Минеральную вату выпускают в плитах и рулонах. Для утепления пола между лагами используют изделия, предназначенные для ненагружаемых каркасных конструкций.

Плиты укладывают вплотную к древесине. При нескольких слоях стыки смещают, чтобы уменьшить количество сквозных зазоров.

Материал не поддерживает горение, пропускает водяной пар и не создаёт существенной дополнительной нагрузки на перекрытие. При увлажнении его теплотехнические свойства ухудшаются, поэтому в конструкции предусматривают защиту от влаги и движения воздуха.

Минеральная вата подходит для устройства перекрытия на этапе строительства. При ремонте существующего пола её также используют, если есть доступ к пространству между лагами.

Стоимость. В магазинах каменная вата «Технониколь Роклайт» толщиной 100 мм встречается по цене около 1050–1290 рублей за упаковку площадью 2,88 м². Это примерно 365–450 руб./м² за слой 100 мм. Для слоя 200 мм потребуется вдвое больше материала — ориентировочно 730–900 руб./м². Это цена только теплоизоляции. Мембраны, крепёж, деревянные элементы и настил оплачиваются отдельно.

Эковата: для утепления закрытых полостей

Эковату производят из целлюлозного волокна с добавками, снижающими горючесть и биологическое поражение. В перекрытие материал подают специальной установкой.

При задувке волокно заполняет пространство вокруг труб, балок и других элементов. Такой способ удобен при утеплении готового перекрытия, когда разбирать весь настил нежелательно.

Качество зависит от плотности заполнения. При недостаточном расходе материала в конструкции остаются пустоты или со временем образуется осадка. Плотность и расход указывают в проекте и фиксируют при выполнении работ.

Для эковаты также рассчитывают защиту от влаги и возможность высыхания перекрытия.

Стоимость. По опубликованному прайсу московской компании «Эковата-МСК» задувка с материалом начинается от 3325 руб./м³. При толщине 200 мм получается около 665 руб./м². Это предложение конкретного подрядчика, окончательная стоимость зависит от объёма и состава работ.

При сравнении с минеральной ватой уточняйте, включены ли в цену подготовка полости, устройство мембран, подшивка и доставка оборудования.

Экструдированный пенополистирол: для пола по грунту и бетонного основания

Экструдированный пенополистирол, или XPS, выпускают в виде жёстких плит. Материал имеет низкое водопоглощение и выпускается в вариантах с разной прочностью на сжатие.

Его используют под бетонными стяжками, фундаментными плитами и в конструкциях полов по грунту. Марку выбирают по расчётной нагрузке и назначению.

В деревянных перекрытиях XPS требует отдельной проверки влажностного режима. Его низкая паропроницаемость меняет условия высыхания древесины, особенно при размещении между лагами. Нельзя автоматически переносить решение для бетонной плиты на деревянное перекрытие.

Стоимость. В магазине «Пеноплэкс» плиты «Комфорт» толщиной 50 мм стоят около 2590–2800 рублей за упаковку площадью 4,85 м² в зависимости от города. Это приблизительно 535–580 руб./м². В Москве упаковка толщиной 100 мм площадью 2,77 м² указана за 3300 рублей — около 1190 руб./м².

В приведённых примерах указана розничная цена материала. Она не учитывает соответствие конкретной марки нагрузкам пола.

Сколько стоит утепление пола с работой

Стоимость работ зависит от доступа к перекрытию. Укладывать утеплитель сверху при строительстве дома проще, чем ремонтировать готовый пол со стороны низкого подполья.

Укладка утеплителя в деревянном перекрытии с материалом заказчика оценивается примерно в 140–320 руб./м². Подрядчики, которые выполняют полный комплекс работ, рассчитывают его отдельно. Например, «Эковата-МСК» указывает цену утепления пола сверху от 1380 руб./м², а работ снизу — от 2125 руб./м².

При новом строительстве полезно запросить две суммы: стоимость готового перекрытия и стоимость теплоизоляции внутри него. Иначе в разных предложениях окажутся разные объёмы работ.

Насколько высоко поднимать каркасный дом над землёй, чтобы под полом не было сырости

Высота подполья влияет на доступ для осмотра, ремонт и условия проветривания. Однако сырость зависит также от влажности грунта, отвода дождевой воды и конструкции цоколя.

После дождей вода с кровли и участка способна скапливаться под домом. Если грунт остаётся влажным, испаряющаяся вода повышает влажность воздуха под перекрытием. При подходящих температурных условиях влага конденсируется на холодных поверхностях.

Высокий свайный фундамент упрощает осмотр и работы снизу, но не устраняет поступление влаги из грунта.

В американском руководстве Wood-Frame House Construction приведён ориентир для подполья с ограждающими фундаментными стенками: расстояние от грунта до нижней стороны балок — не менее 18 дюймов, то есть приблизительно 457 мм. Значение связано в том числе с возможностью осмотра конструкций. Это историческая американская рекомендация, а не универсальная российская норма для свайных фундаментов.

При выборе высоты фундамента учитывают рельеф участка, уровень снега, конструкцию перекрытия, проход коммуникаций и доступ для обслуживания.

Что сделать, если под домом влажный грунт

Начните с осмотра участка после сильного дождя или таяния снега. Проверьте, где скапливается вода и куда направлены водостоки.

Если вода течёт к дому, исправляют уклон поверхности и организуют её отвод. При высоком уровне грунтовых вод проектировщик определяет необходимость дренажа.

В подпольях с ограждающими стенками применяют пароизоляционное покрытие грунта, которое ограничивает испарение влаги. Полотна соединяют герметично, а края примыкают к предусмотренным проектом конструкциям.

Вентилируемое и закрытое подполья требуют разных решений по воздухообмену. Закрывать продухи или устраивать новые отверстия без оценки системы вентиляции нельзя: в тёплый влажный сезон поступающий воздух способен повысить риск конденсации на холодных поверхностях.

Осмотрите нижнюю часть балок и обвязку. Следы длительного увлажнения, плесень и размягчение древесины требуют поиска источника влаги. Закрывать повреждённую конструкцию новым утеплителем до устранения причины не следует.

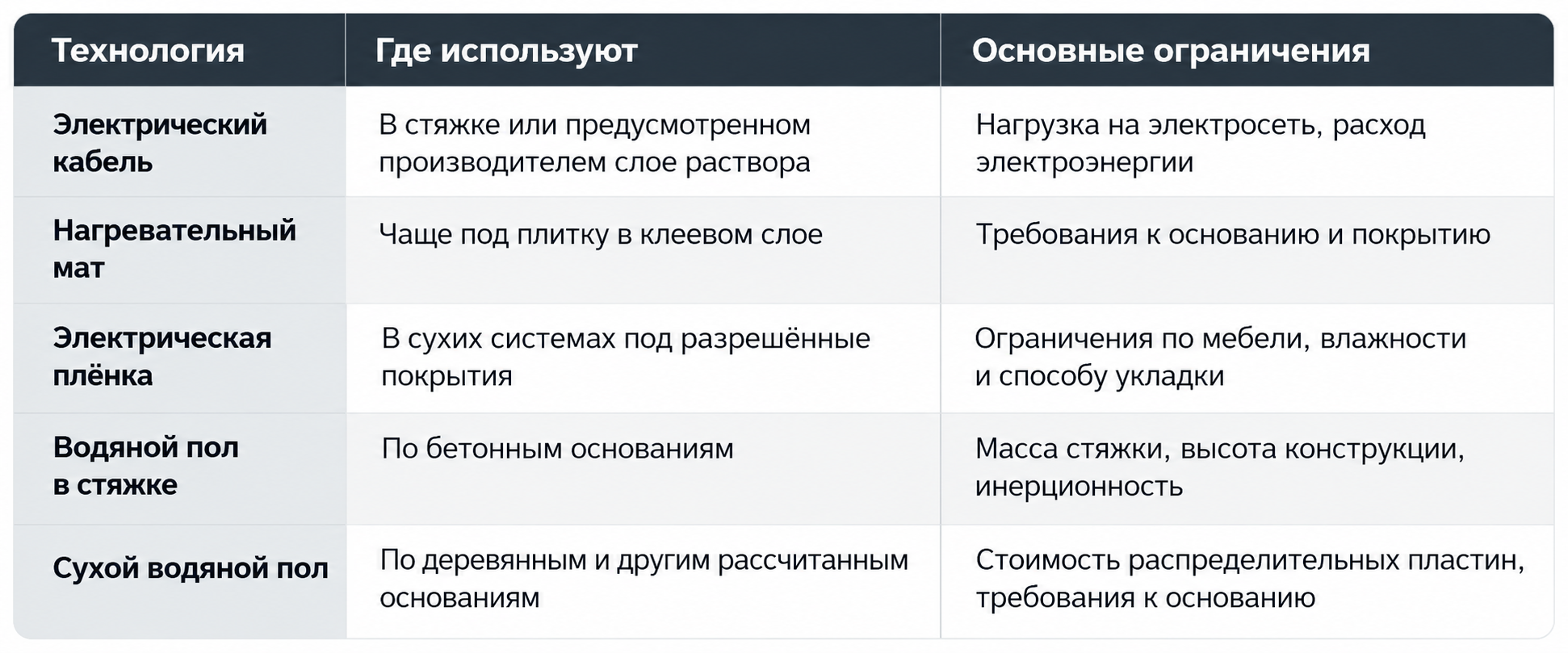

Технологии тёплых полов

Что дешевле в эксплуатации: водяной или электрический подогрев

Расходы зависят от теплопотерь дома, тарифа на энергию и способа нагрева.

Электрический кабель превращает потребляемую электроэнергию в тепло непосредственно в полу. Водяная система получает тепло от котла или теплового насоса.

Если воду нагревает электрический котёл, расходы на производство одного киловатт-часа тепла будут близки к расходам прямого электрического нагрева. Разница возникает из-за условий регулирования, потерь при распределении тепла и режима работы системы.

Газовый котёл или тепловой насос способны снизить стоимость отопления при соответствующих ценах на энергоносители и характеристиках оборудования.

Пример расхода электроэнергии

Возьмём ванную площадью 6 м² с электрическим нагревательным матом мощностью 150 Вт/м². Если нагреватель занимает 4 м², установленная мощность составит 600 Вт.

При суммарной работе на полной мощности в течение четырёх часов за сутки расход составит: 06 * 4 * 30 = 72 кВт/ч

При условном тарифе 7 рублей за кВт·ч затраты составят 504 рубля за 30 дней.

Это пример расчёта, а не прогноз фактического потребления. Термостат включает нагрев по мере необходимости. В хорошо утеплённой ванной время работы будет одним, а в холодном помещении — другим.

Установленная мощность 150 Вт/м² также не означает, что система постоянно отдаёт столько тепла. Для расчёта отопления всего дома используют теплопотери каждой комнаты и допустимую температуру поверхности пола.

Зависит ли устройство тёплого пола от региона

В холодном климате увеличивается расчётная разница между температурой помещения и наружного воздуха. Для перекрытия над открытым подпольем это означает более высокие теплопотери при одинаковой конструкции.

Поэтому один и тот же слой утеплителя не обеспечивает одинаковое сопротивление теплопередаче во всех регионах.

Для определения требуемой толщины используют климатические данные района строительства, характеристики теплоизоляции и расчёт всей конструкции. СП 50.13330.2024 содержит требования к тепловой защите, в том числе для перекрытий над неотапливаемыми подпольями и полов по грунту.

В южных регионах требования к зимней теплозащите ниже, но на конструкцию влияют высокая летняя температура и влажность воздуха. В северных районах при проектировании также учитывают длительный отопительный период, морозы и условия эксплуатации подполья.

Для системы подогрева регион влияет прежде всего на требуемую тепловую мощность. В комнате с большими теплопотерями потребуется больше тепла для поддержания заданной температуры.

Однако повышать температуру поверхности пола без ограничения нельзя. Её допустимые значения зависят от назначения помещения, покрытия и применяемых норм. Если рассчитанной теплоотдачи пола недостаточно, предусматривают дополнительные отопительные приборы или улучшают теплозащиту здания.

Будет ли летом жарко в доме с тёплым полом

В летний период система подогрева не нагревает пол, когда нагрев отключён. Электрические кабели не выделяют тепло без подачи питания, а в водяном контуре без нагретого теплоносителя нет источника дополнительного обогрева.

При этом бетонная плита сохраняет тепло, полученное от воздуха и солнечного излучения. Если через большие окна на пол попадает солнце, поверхность нагревается независимо от установленной системы отопления.

Летний перегрев дома связан с поступлением солнечного тепла, вентиляцией и теплоизоляцией ограждающих конструкций. Для его ограничения используют наружное затенение окон, солнцезащитные решения, вентиляцию и при необходимости охлаждение воздуха.

Некоторые водяные системы допускают режим охлаждения поверхности. Для этого требуется специальное оборудование и контроль температуры относительно точки росы. При избыточном охлаждении на поверхности образуется конденсат, поэтому использовать обычный отопительный контур для подачи холодной воды без соответствующего проекта нельзя.

Какое напольное покрытие выбрать для тёплого пола

От покрытия зависит передача тепла от нагревателя в помещение.

Керамическая плитка и керамогранит хорошо проводят тепло и подходят для большинства систем подогрева при правильно подготовленном основании.

Ламинат, инженерная доска и другие древесные покрытия имеют ограничения по температуре и сопротивлению теплопередаче. Производители указывают допустимость использования с тёплым полом, предельную температуру поверхности и требования к влажности основания.

Толстая подложка под ламинат увеличивает тепловое сопротивление конструкции. При той же температуре теплоносителя или нагревателя помещение получит меньше тепла.

Для электрических систем проверяют совместимость конкретной модели нагревателя с напольным покрытием. Например, нагревательную плёнку нельзя автоматически укладывать под любое покрытие: некоторые изделия не рассчитаны на монтаж в плиточный клей и другие влажные растворы.

Если в доме планируется водяной пол, покрытие лучше выбрать до проектирования отопления. Его тепловое сопротивление влияет на расчёт мощности, температуру воды и шаг труб.

Какой тёплый пол выбрать для своего дома

Для каркасного дома на сваях с деревянным перекрытием разумно начать с расчёта утепления. Если отопление предусмотрено радиаторами или другими приборами и теплопотери перекрытия соответствуют проекту, отдельный подогрев пола остаётся вопросом комфорта. В ванной и прихожей для этой задачи удобно использовать электрические нагревательные маты с подходящим основанием.

Если весь дом планируется отапливать через полы, сравните сухую водяную систему и другие варианты отопления по первоначальным и эксплуатационным расходам. Для деревянного перекрытия сухая система позволяет отказаться от тяжёлой бетонной стяжки.

При строительстве дома на утеплённой плите водяное отопление удобно предусмотреть ещё на стадии проектирования фундамента. Контуры, тепловую мощность помещений и источник тепла рассчитывают до бетонирования.

Для уже построенного дома с холодным полом сначала проверяют утеплитель, герметичность перекрытия и состояние подполья. Укладку нагревательных элементов планируют после устранения выявленных недостатков.
